Descripción
Amortiguador oculto y dispositivo de cierre automático para puertas de madera con cierre a tope LDD-V100 de Sugatsune / LAMP®.
Aplicación:

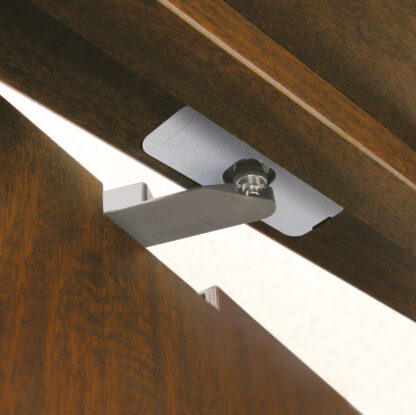

El exclusivo amortiguador LDD-V100 es adecuado para puertas interiores de madera. Es eficaz a partir de un ángulo de aproximadamente 15° y ralentiza el movimiento de cierre de la puerta. Después, el sistema de retracción incorporado garantiza que la puerta se cierre lenta y silenciosamente.
El sistema de cierre no sólo amortigua el ruido, sino que también mantiene la puerta cerrada con su fuerza de muelle.

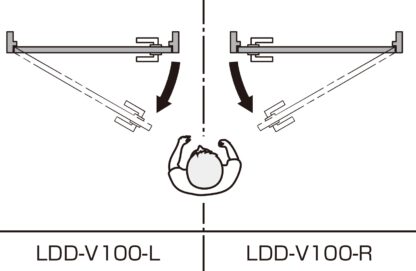

El sistema de cierre invisible LDD-V100 para puertas interiores con bisagras está disponible en dos versiones y dos colores de tapa:
- LDD-V100-DBR-R: versión derecha, tapa de la contraparte: marrón oscuro
- LDD-V100-DBR-L: versión izquierda, tapa de la contraparte: marrón oscuro
- LDD-V100-NI-R: versión derecha, tapa de la contraparte: níquel
- LDD-V100-NI-L: Versión izquierda, tapa de la contraparte: níquel
El retenedor también puede utilizarse junto con las cerraduras adecuadas.
Adecuado para puertas pesadas en interiores de alta calidad, por ejemplo, para:
- Espacios vitales
- Locales comerciales
- esfera pública
- Hoteles, etc.
Incluye Plantilla de montaje y plantilla de perforación
Propiedades:
- Adecuado para puertas de entre 40 y 100 kg de peso
- El amortiguador es completamente invisible cuando la puerta está cerrada
- La fuerza del amortiguador es infinitamente ajustable
- La contraparte es ajustable en tres dimensiones para un funcionamiento perfecto
- Sólo apto para puertas con bisagras a tope
Montaje:

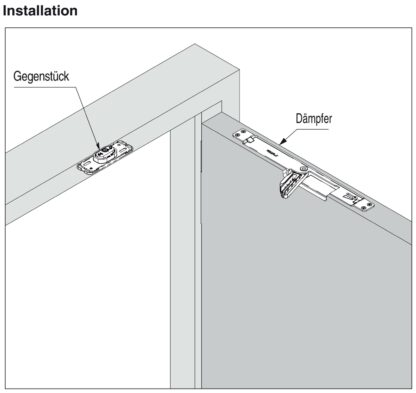

El sistema de cierre suave LDD-V100 para puertas de madera se instala en el hueco de la puerta.
Gracias a la plantilla de perforación incluida en el suministro, la puerta se puede fresar fácilmente en una posición adecuada.
La plantilla de montaje puede utilizarse para determinar la posición óptima de la contraparte para el marco de la puerta.
La fijación se realiza con la ayuda de los tornillos incluidos en el suministro.
Incluido en la entrega:
- Amortiguador de 1 pieza
- Contraparte de 1 pieza para el marco de la puerta

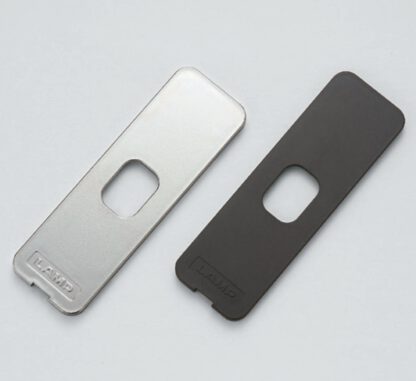

- 1 pieza de tapa para la contraparte (color níquel o marrón oscuro)
- 8 piezas de tornillos autorroscantes 3,5 × 20
- Plantilla de montaje de 1 pieza
- Plantilla de perforación de 1 pieza
Material:

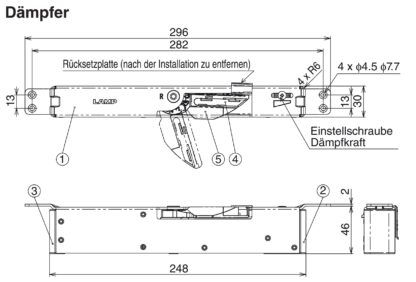

S. Dibujos amortiguador y contraparte:
- (1) Carcasa: Acero (SPCC)
- (2) Base del amortiguador: POM
- (3) Base del muelle: POM
- (4) Cubierta del brazo: POM
- (5) Brazo: Aleación de zinc (ZDC)
- (6) Contraparte de la cubierta: ABS
- (7) Contraparte de la carcasa: aleación de zinc (ZDC)
- (8) Contraparte del eje: acero (SUM)
La superficie:
- (1) Carcasa: níquel
- (2) Base de la compuerta: Gris
- (3) Base de resorte: Gris
- (4) Cubierta del brazo: Gris
- (5) Brazo: Níquel
- (6) Contraparte de la cubierta: marrón oscuro o níquel
- (7) Contrapartida de la vivienda: –
- (8) Contraparte del eje: níquel
Dimensiones:
S. Dibujos
Datos técnicos:
- Ancho de la puerta: Max. 900 mm
- Espesor de la puerta: 40 – 60 mm
- Peso de la puerta: 40 – 100 kg
- Peso: 920 g
Vea el vídeo:
Número de referencia del fabricante:
| Descripción del artículo | Número de artículo |
|---|---|
| LDD-V100-DBR-R | 270-034-821 |
| LDD-V100-DBR-L | 270-034-822 |
| LDD-V100-NI-R | 270-034-823 |
| LDD-V100-NI-L | 270-034-824 |
Descargas:
Fabricante: Sugatsune / LAMP® (Japón)
