Descripción
Guías de extracción total extraíbles de 37 mm de ancho, de acero inoxidable SUS304 (V2A).
Aplicación:
Estos tiradores de cajón resistentes a la corrosión son ideales para entornos duros y húmedos y pueden utilizarse en barcos y botes, entre otros.
Estas guías de extracción total de acero inoxidable de alta calidad fabricadas en acero inoxidable V2A (SUS304) también son adecuadas para baños, saunas, piscinas, laboratorios, salas de procesamiento de alimentos y áreas médicas.
La capacidad de carga por par es de hasta 45 kg en función de la longitud nominal.
Especialmente práctico: el cajón puede extraerse fácilmente cuando sea necesario accionando la palanca del lateral (ver imagen).
Los rieles guía tienen un elemento de amortiguación para la posición final que reduce el ruido cuando el cajón se dispara.
Estas guías de extracción total también tienen una función de bloqueo. El cajón se fija en posición cerrada.
Los dos carriles guía pueden utilizarse tanto en el lado izquierdo como en el derecho.
Montaje:
Las guías de los cajones se montan en el lateral de la carcasa y en el cajón.
Los carriles guía se montan con tornillos M4 de cabeza plana o redonda.
Para que los orificios de fijación sean accesibles, la guía debe desplazarse a la posición central correspondiente.
Propiedades:
- Tipo: Corredor de extensión completa
- Capacidad de carga: 29 – 45 kg, dependiendo de la longitud nominal (ver tabla)
- El cajón se puede quitar
- Anchura: 37 mm
- Con amortiguador para un cierre silencioso
- Con función de bloqueo
- Se puede instalar en el lado izquierdo y derecho
- Resistente a la corrosión
- Duradero y estable
Incluido en la entrega:
- Dos piezas (un par) de guías de extensión total de acero inoxidable SUS304 (V2A)
Material:
- Todos los componentes (carril exterior, carril interior, carro, carril central, así como las bolas) son de acero inoxidable(véase la ilustración):
La superficie:
- No revestido
Dimensiones:

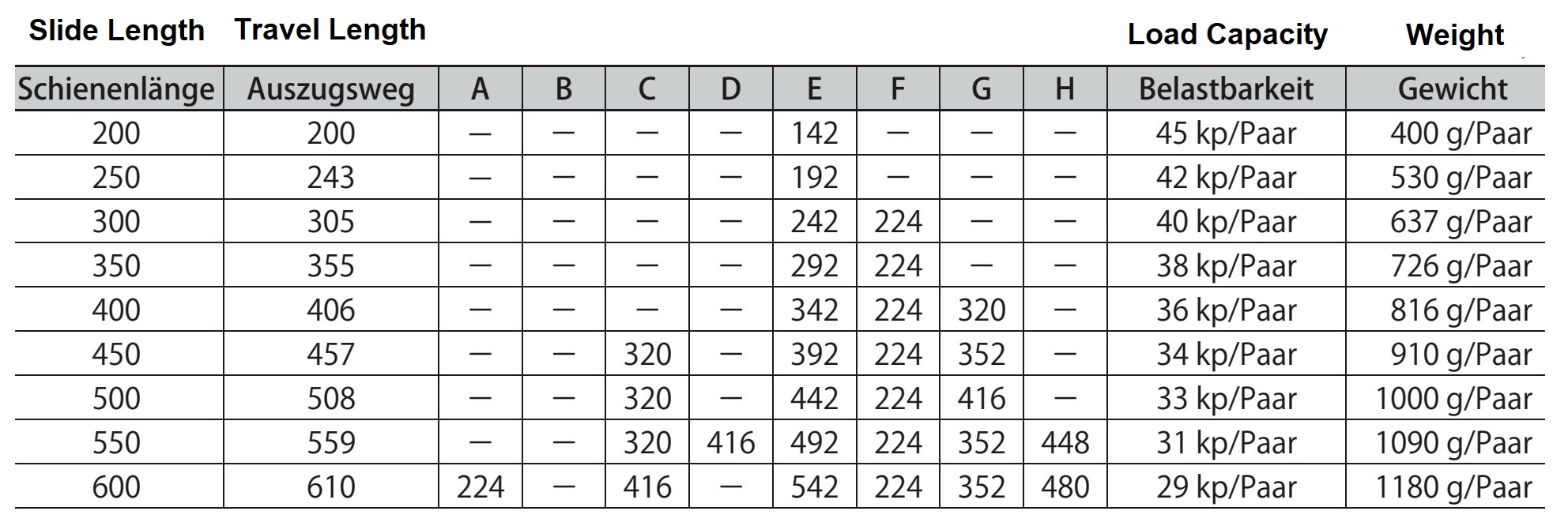

Para las dimensiones, véase el dibujo técnico (mm) y la tabla con los datos:
Número de referencia del fabricante:
- Longitud nominal de 200 mm: 190-118-877, ESR-3813-8
- Longitud nominal de 250 mm: 190-118-878, ESR-3813-10
- Longitud nominal de 300 mm: 190-118-879, ESR-3813-12
- Longitud nominal 350 mm: 190-118-880, ESR-3813-14
- Longitud nominal 400 mm: 190-118-881, ESR-3813-16
- Longitud nominal 450 mm: 190-118-882, ESR-3813-18
- Longitud nominal 500 mm: 190-118-883, ESR-3813-20
- Longitud nominal 550 mm: 190-118-884, ESR-3813-22
- Longitud nominal de 600 mm: 190-118-885, ESR-3813-24
Fabricante: SUGATSUNE / LAMP® (Japón)
