Descripción
Guías deslizantes de rodillos de acero E.T30C.55.AL

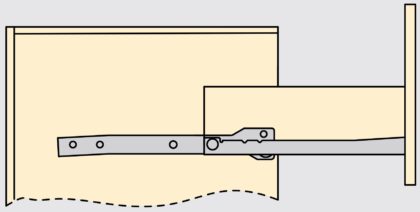

Aplicación:
Rieles guía de acero con extensión parcial, para cajón de madera, extractor de bandejas, cajón de madera, muebles de cocina, muebles de oficina, muebles para el hogar.
Las guías del cajón E.T30C.55.AL de acero robusto, longitud nominal 550 mm (21-21/32″) con cierre automático integrado permiten que los cajones rueden.
Estos cajones extraíbles tienen la protección de despliegue, el cajón se puede fijar en la posición abierta.
El cajón es fácil de quitar.
Los rieles guía E.T30C.55.AL son simples, fáciles de fabricar, flexibles a la tolerancia, seguros y duraderos.
Los rieles del cajón con extensión parcial están disponibles en tres colores de superficie: blanco, negro y gris metalizado.
Las guías de rodillos de alta calidad E.T30C.55.AL son ideales para:
- Cajón de madera
- Bandeja extraíble
- Cajón de madera
- Muebles de cocina
- Mobiliario de oficina
- Muebles para el hogar
Material:
Las guías de rodillos E.T30C.55.AL están hechas de acero robusto.
La superficie:
- Gris metalizado, RAL 9022, lacado
Montaje:
- Las guías de rodillos se fijan a la parte inferior del cajón
- El riel de la carrocería está unido al cuerpo a una distancia de 2 mm al borde
- Los cajones extraíbles se montan con tornillos Euro de cabeza plana de Φ5 mm o con tornillos de cabeza plana, diámetro Φ3.5 mm
- Para el montaje con los tornillos Euro, los orificios de Φ5 mm en el cuerpo deben perforarse previamente desde el suelo a una altura de 18,25 mm (23/32″)

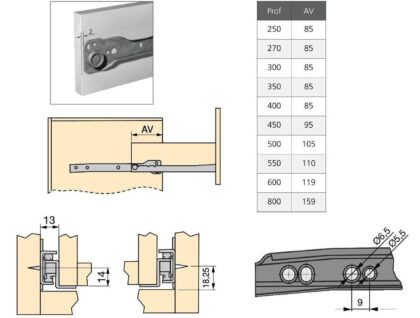

- Opcionalmente, se puede utilizar un amortiguador de cierre suave (no incluido), consulte a continuación (para obtener más detalles, consulte el
dibujo de montaje
)
Propiedades:
- Capacidad de carga (capacidad de carga): 200 N (20.5 kp)
- Tamaño: 550 mm (21.7″)
- Capacidad máxima de carga (carga útil): 20 kg
- Con cierre automático en los últimos 6 cm
- Con protección antivuelco
- Fácil extracción del cajón
- Liderazgo visible
- Robusto
- Fabricado en acero
- Gris metalizado, RAL 9022, lacado
- Alta calidad de marca de UMAXO®
Dimensiones:
Para más dimensiones y detalles ver dibujo técnico .
- Longitud nominal de los rieles guía: 550 mm (21-21/32″)
- Longitud de extensión: 465 mm (18-10/32″)
- Distancia entre el cuerpo y el cajón: 16/32″ (13 mm)
Incluido en la entrega:
- 2 piezas de guías de empuje de rodillos de acero E.T30C.55.AL (derecha e izquierda)
Vea el vídeo del producto:
Número de referencia del fabricante:
- ID del artículo: 4389125
Fabricante: EMUCA
