Descripción

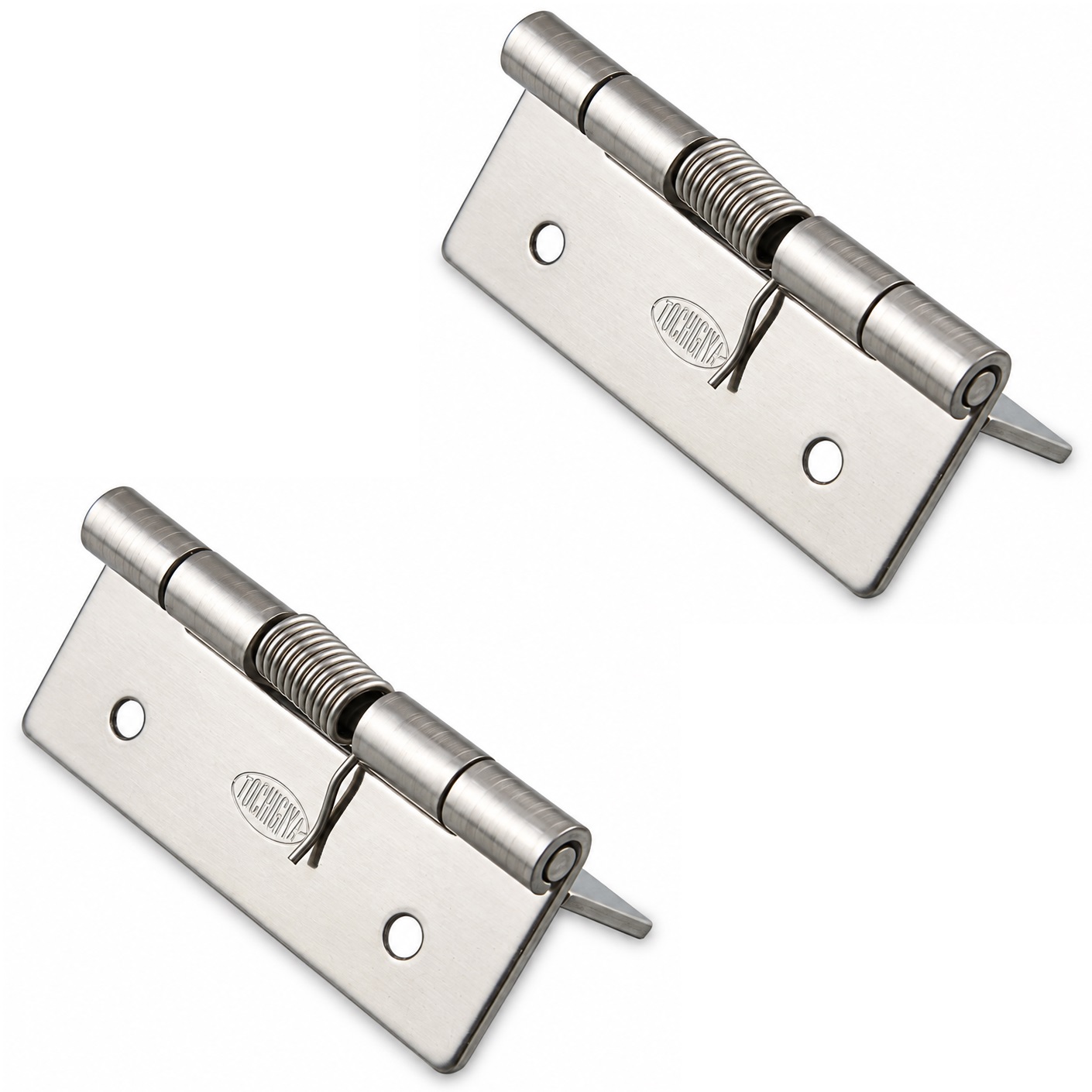

2 piezas de banda de muelle de alta calidad, par motor: 12,3 N·m, fabricada en acero inoxidable macizo SUS304 (V2A o 1.4301), superficie: natural (sin procesar), TH-61SUS-3, tamaño: 38 mm (1-1/2″)

Aplicación:

Bisagra robusta para solapas de equipo, puertas de alojamiento, cubiertas y mucho más.



La bisagra de muelle TH-61SUS-3 permite la apertura automática de solapas y puertas ligeras mediante un muelle integrado en el pasador de la bisagra.

La fuerza del muelle actúa en la dirección de apertura y así apoya el balanceo de los componentes en movimiento.

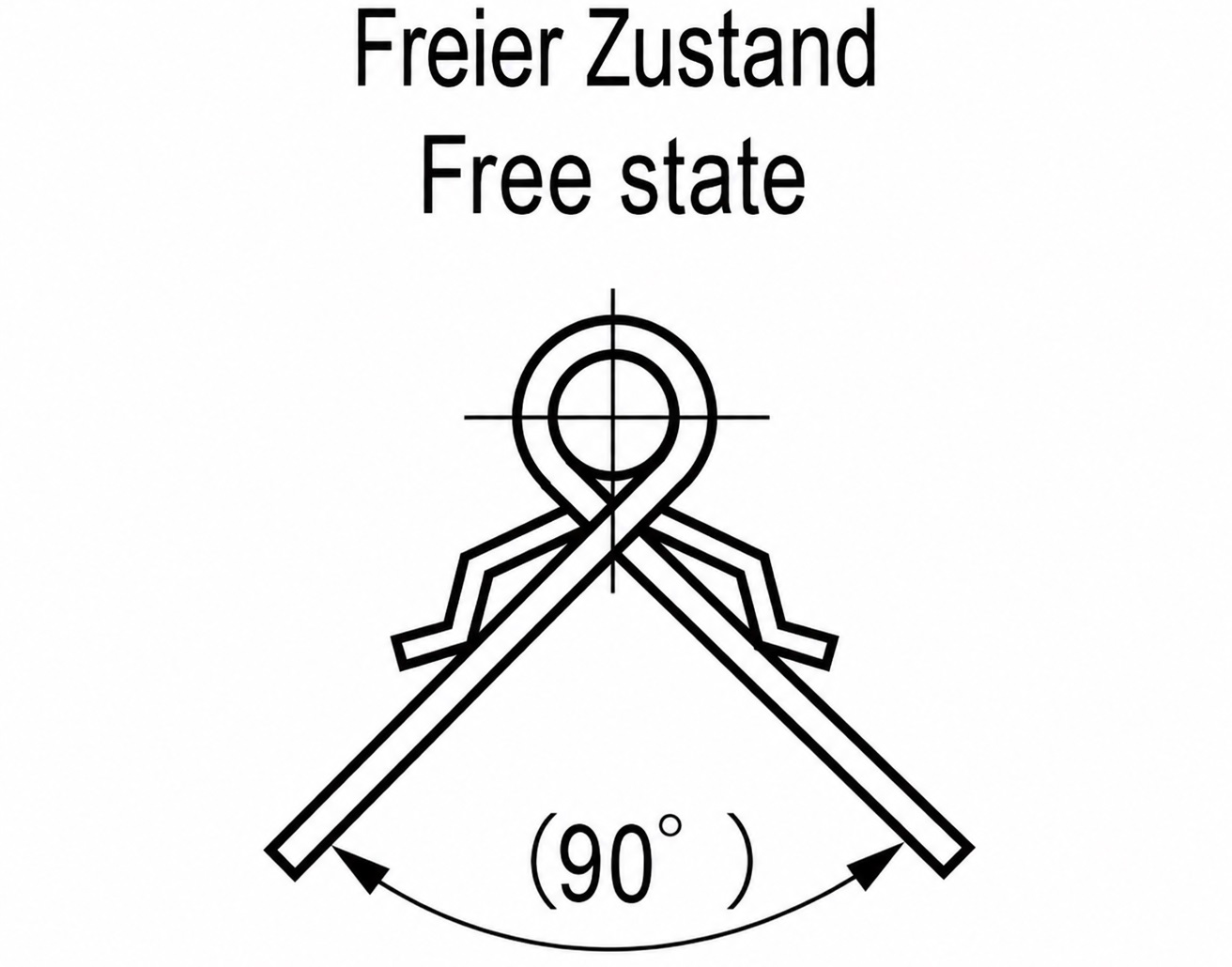

En posición libre, la bisagra está situada a 90°, lo que la hace especialmente adecuada para solapas de equipo, cubiertas y puertas de carcasa.

Fabricada íntegramente en SUS304, la construcción ofrece una alta resistencia a la corrosión y también es adecuada para condiciones de funcionamiento más exigentes y para aplicaciones técnicas duraderas.

Cuatro orificios de montaje permiten un montaje con tornillo fácil y seguro.

Las dimensiones compactas de 38 mm (1-1/2″) x 51 mm (2-1/64″) permiten integrar la bisagra del muelle en los diseños de dispositivos, carcasas y máquinas para ahorrar espacio.

Las bisagras de muelle TH-61SUS-3 de alta calidad son ideales, entre otras cosas:

• Escotillas de mantenimiento
• Cajas de máquinas
• Equipamiento de oficina
• Dispositivos de comunicación
• Instrumentos de medición
• Solapas de dispositivo
• Puertas de recinto
• Versiones

Material:

• Las bisagras de muelle TH-61SUS-3 están fabricadas en acero inoxidable macizo SUS304 (V2A o 1.4301)
• El acero inoxidable SUS304 se caracteriza por su alta resistencia a la corrosión y durabilidad, lo que lo hace ideal para su uso en entornos exigentes
• Además, ofrece una interfaz atractiva que es moderna y fácil de mantener

La superficie:

• Natural (sin procesar)
• La superficie del material permanece visible y no está cubierta por un recubrimiento adicional

Montaje:

• La fijación se realiza con 4 tornillos de cabeza M3 o tornillos planos de cabeza redonda, preferiblemente de acero inoxidable (no incluidos)
• La correa de muelle TH-61SUS-3 tiene 4 orificios de montaje
• Primero, los puntos de montaje deben marcarse según el patrón de agujeros de 25 mm (63/64″) x 32 mm (1-17/64″) y deben prepararse los orificios de montaje necesarios
• La bisagra del muelle se fija entonces a la superficie fija con una hoja de bisagra y a la solapa o puerta móvil con la otra hoja
• La dirección de instalación debe seleccionarse para que la fuerza del muelle actúe en la dirección deseada de apertura
• Cuatro tornillos M3 de cabeza de paciencia o tornillos con ⌀3 mm para superficies de madera son adecuados para fijar
• Los tornillos se aprietan de forma uniforme sin deformar las alas de las bisagras
• Finalmente, la solapa debe moverse varias veces y comprobar el efecto de apertura deseado de la bisagra del muelle (para más detalles, véase el dibujo del montaje)



Propiedades:

• Par motor: 12,3 N·m
• Peso: 19 g (para 2 piezas: 38 g)
• Tamaño: 38 mm (1-1/2″)
• Disponible en 4 pares: 1,9 N, 8,8 N, 12,3 N y 12,8 N
• Fácil instalación, estable
• Fuerza del muelle en la dirección de apertura
• Muelle integrado en el pasador de la bisagra
• Posición libre a 90°
• 4 orificios de montaje
• ⌀3,2 mm (1/8″) de orificios de montaje
• Espesor del material: 1,5 mm (1/16″)
• Diseño compacto de 38 mm (1-1/2″) x 51 mm (2-1/64″)

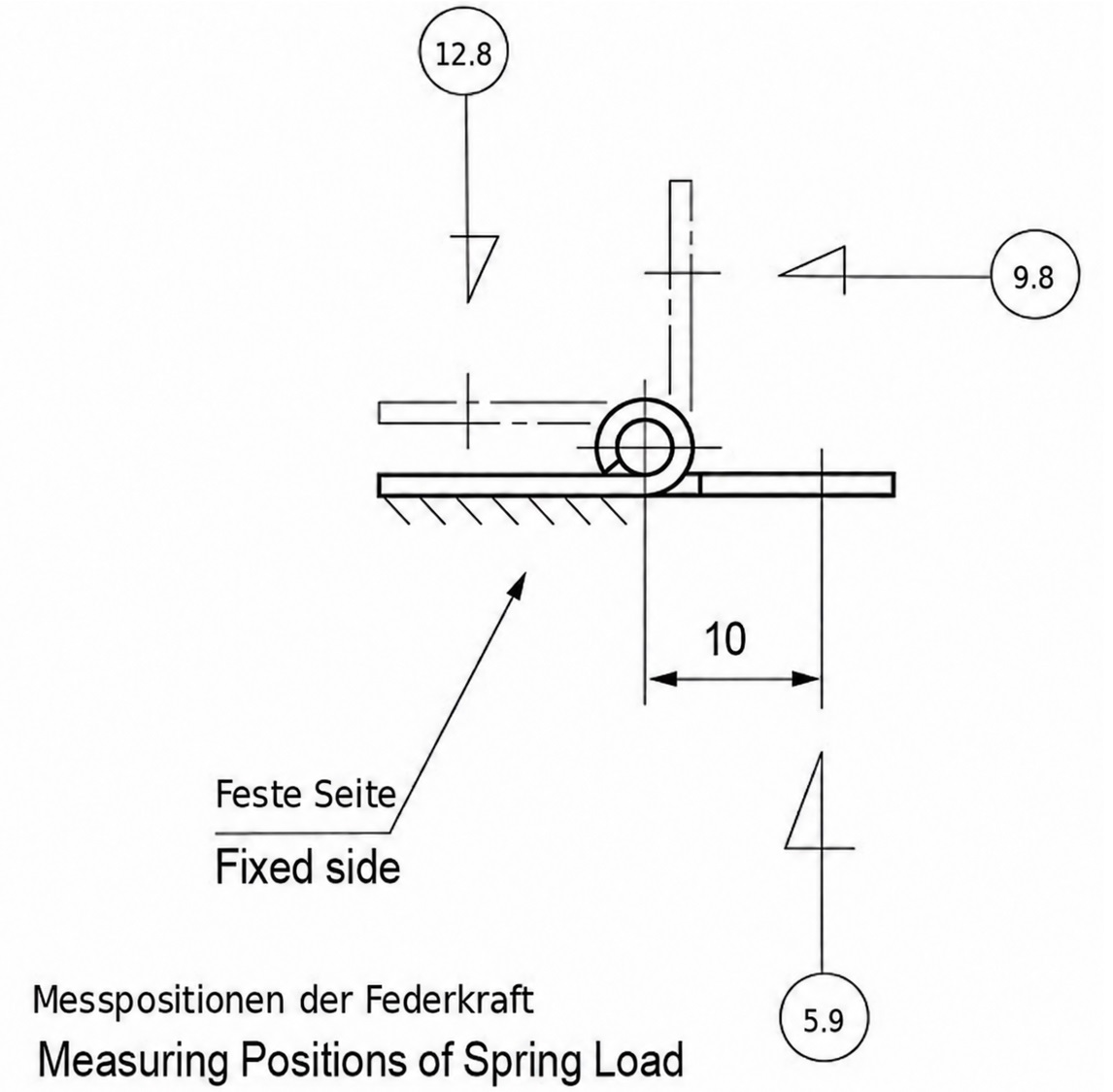

• Fuerza de referencia del muelle en la posición a: 5,9 N (600 gf)
• Fuerza de referencia del muelle en la posición b: 9,8 N (1000 gf)
• Fuerza de referencia del muelle en la posición c: 12,8 N (1300 gf)
• Adecuado para puertas y solapas ligeras
• Natural (sin procesar)
• Resistente a la intemperie, libre de óxido o corrosión
• Alta calidad de marca de TOCHIGIYA®

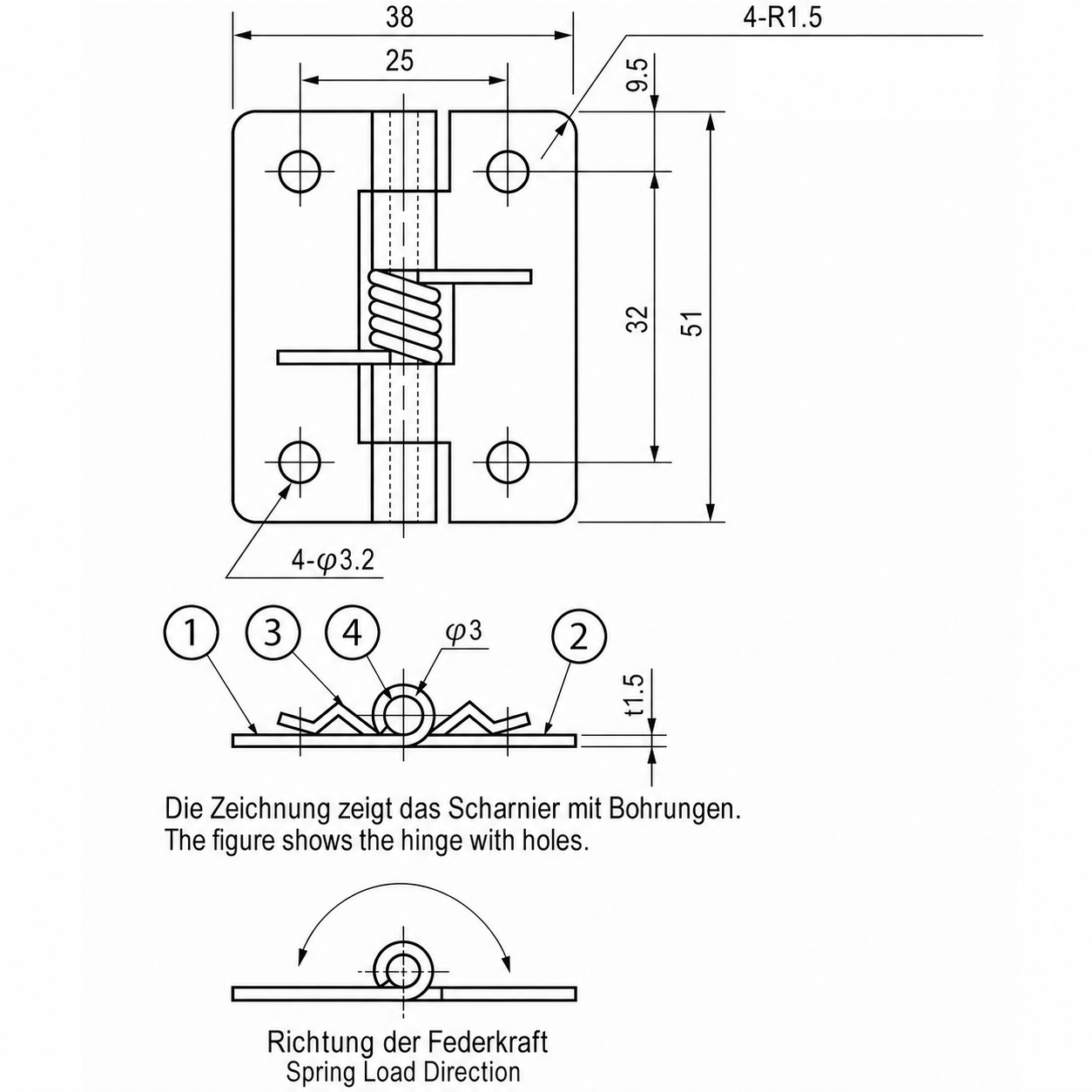

Para obtener más dimensiones y detalles , consulte el dibujo técnico.

Las dimensiones:

• Ancho total: 38 mm (1-1/2″)
• Altura total: 51 mm (2-1/64″)
• Espesor del material: 1,5 mm (1/16″)
• Espaciado horizontal entre los agujeros: 25 mm (63/64″)
• Distancia entre el borde superior y el centro del diámetro: 3/8″ (9,5 mm)
• Espaciado vertical entre los agujeros: 32 mm (1-17/64″)
• Agujeros de montaje: 4 x ⌀3,2 mm (1/8″)
• Radio de esquina: R1,5 mm (1/16″)
• Pasador de bisagra: ⌀3 mm (1/8″)
• Independiente: 90°



Incluido en la entrega:

• Bisagra de muelle de 2 piezas TH-61SUS-3 fabricada en acero inoxidable macizo SUS304, natural (sin procesar), 38 mm (1-1/2″)
• Este artículo no incluye tornillos de montaje

Números de referencia del fabricante:

• ID del artículo: TH-61SUS-3

Fabricante: TOCHIGIYA (Japón)
