Descripción

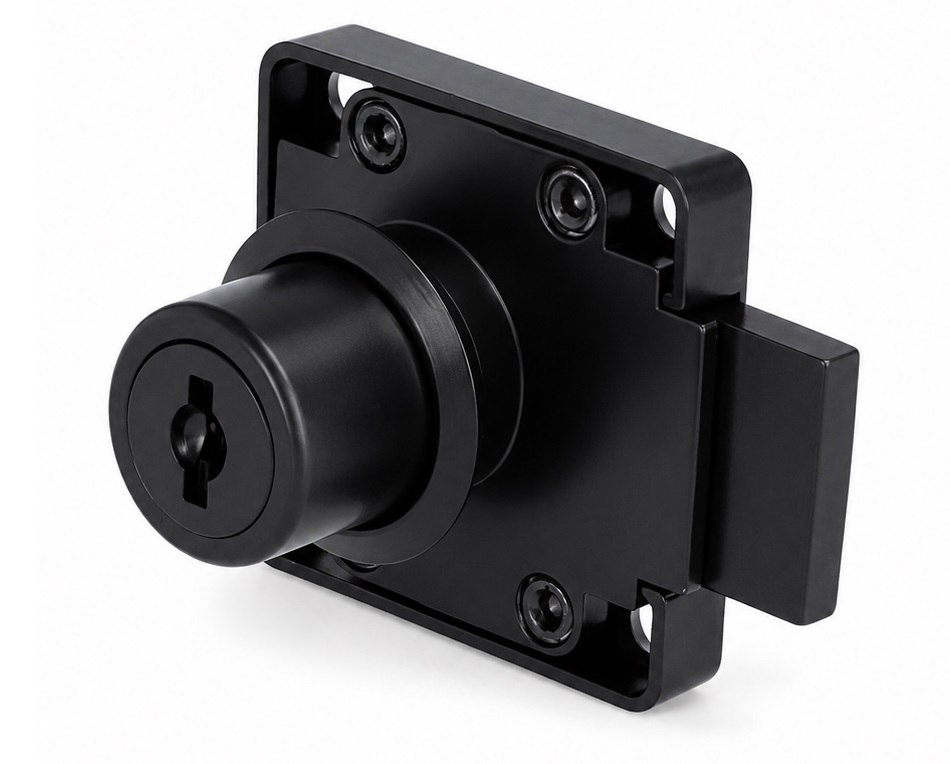

Cerradura robusta de alta calidad, fabricada en zinc fundido a presión macizo, superficie: negra, 14.01.062-5, diámetro: ⌀19 mm (3/4″), versión: cierre a la izquierda
Aplicación:
Cerradura robusta de rosca para puertas de armarios, puertas de muebles, archivadores de oficinas, archivadores y mucho más.
El cierre de rosca 14.01.062-5 se utiliza para el cierre fiable de puertas de muebles y puertas de armarios fabricadas en madera o materiales a base de madera.
La versión con cierre izquierdo está especialmente diseñada para puertas con bisagra izquierda y permite un cierre alineado adecuadamente. El cilindro, con longitudes de ⌀9 mm (3/4″) y 22 mm (55/64″), permite una instalación compacta y es adecuado para numerosas construcciones típicas de mobiliario.
La versión con llave similar a la D20 permite usar la misma llave para varias cerraduras codificadas adecuadamente, simplificando así el funcionamiento de sistemas de mobiliario de mayor tamaño.

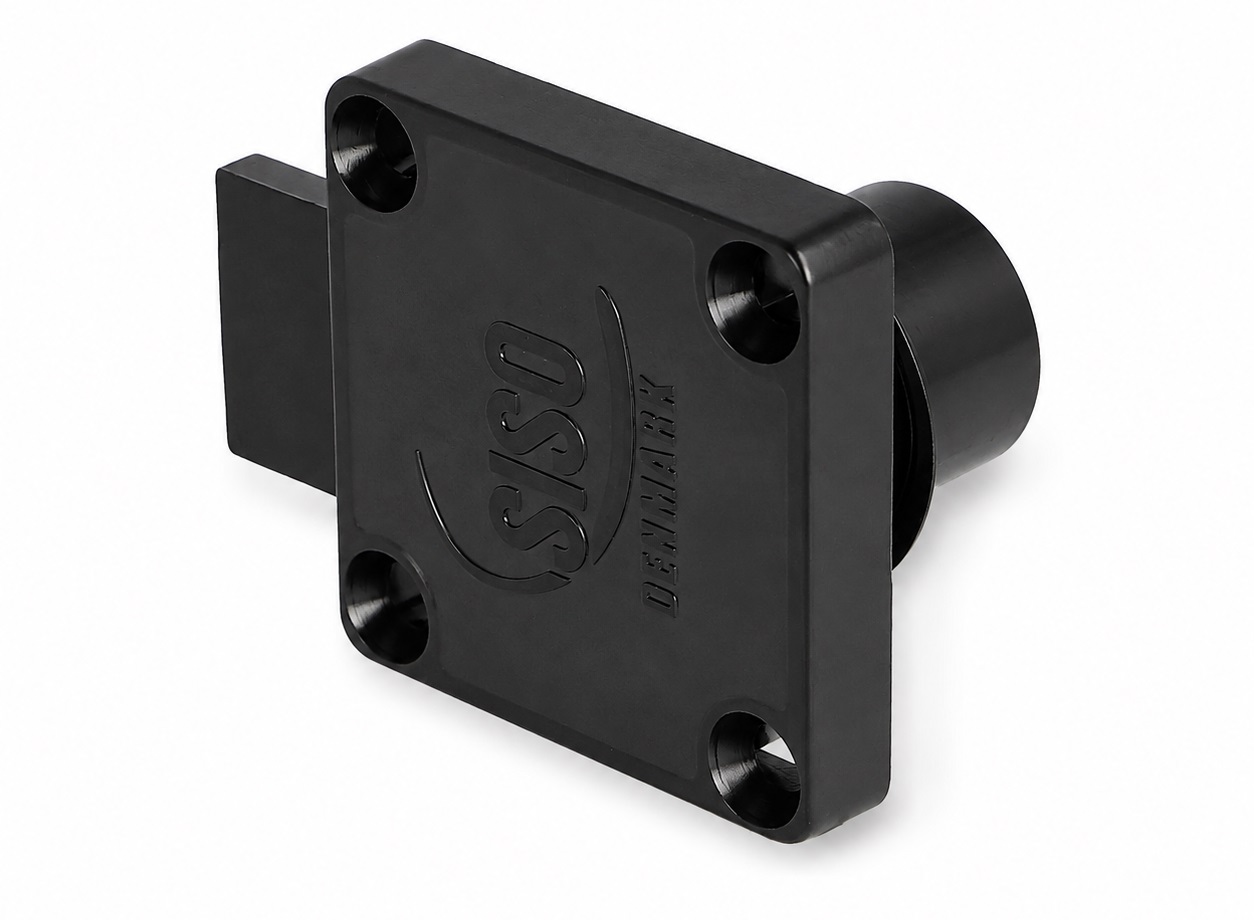

La compacta carcasa de cerradura de 40 x 40 mm (1-37/64″) requiere poco espacio de montaje en el interior de la puerta de los muebles.
Diseño: cierre a la izquierda. Cerrar a la izquierda significa que las bisagras del mueble están en el lado izquierdo de la puerta y el pomo y la cerradura están en el lado derecho (vista de la puerta cerrada desde el exterior).
Los cerraduras de rosca de alta calidad 14.01.062-5 son ideales para, entre otras cosas:
- Armarios de madera
- Aparadores
- Mobiliario de almacenamiento
- Puertas de armario
- Puertas para muebles
- Armarios de oficina
- Archivadores
Material:
- Los cerraduras atornilladas 14.01.062-5 están fabricadas en zinc fundido a presión macizo
- Los accesorios industriales y de muebles hechos de zamak ofrecen un aspecto y sensación de alta calidad, duraderos y valiosos
- Debido a su alta estabilidad y resistencia a la corrosión, siguen siendo fiables y libres de óxido incluso con el uso diario
La superficie:
- Negro
- Los acabados negros irradian una elegancia atemporal y pueden ayudar a que una habitación se vea más lujosa y elegante
- Si bien los estilos de interior pueden cambiar, el negro siempre sigue siendo una opción segura que se puede adaptar fácilmente a las nuevas tendencias
- Los acabados negros se pueden utilizar en diferentes habitaciones, ya sea la cocina, la sala de estar o la oficina
Montaje:
- La fijación se realiza con tornillos de madera atrincherados ⌀3,5 a ⌀4 mm, longitud: 15 a 16 mm (no incluido)

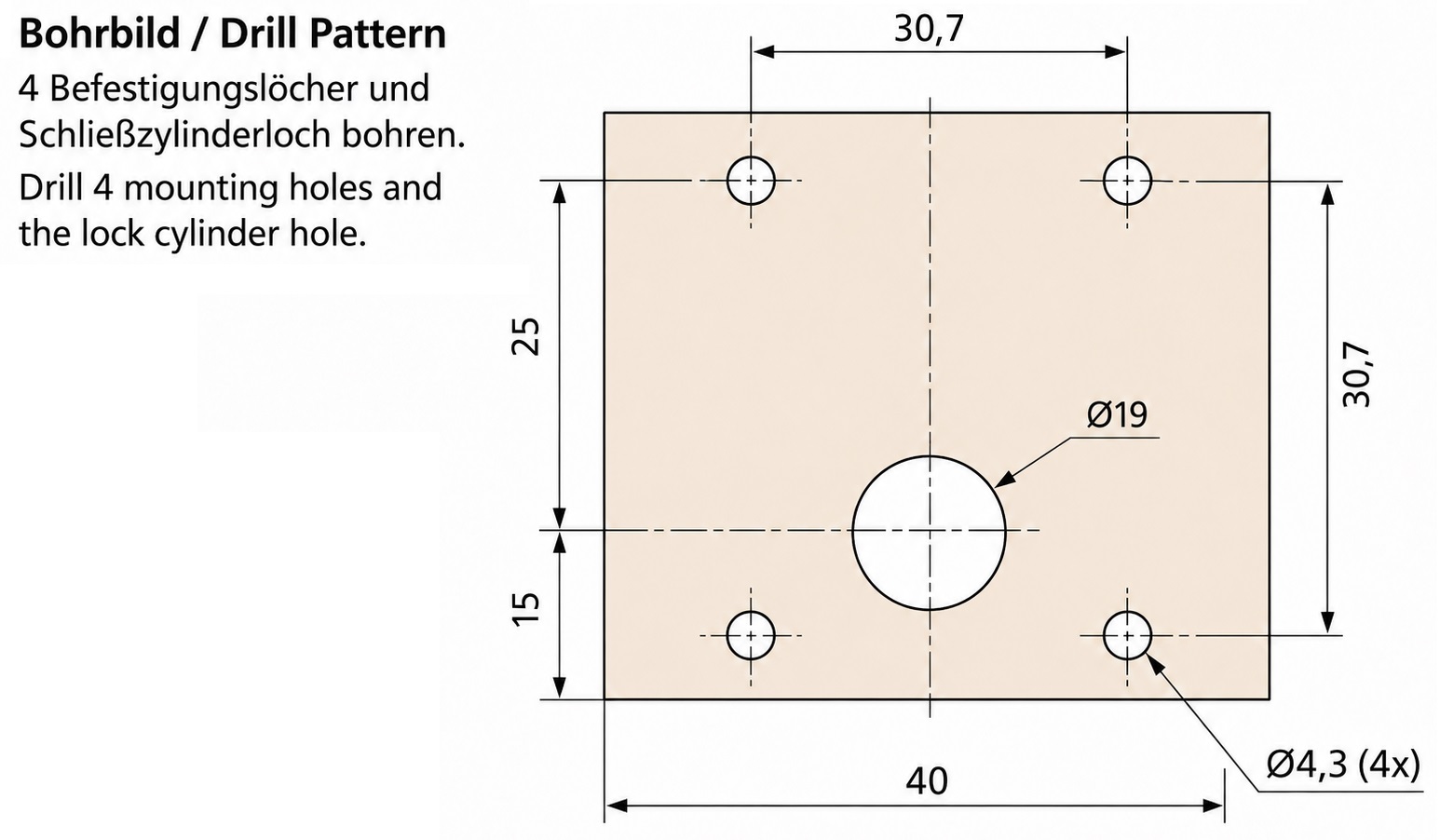

- Primero, la posición de la cerradura en el interior de la puerta de muebles izquierda debe determinarse usando el conjunto trasero de 25 mm (63/64″)
- Después de eso, debe hacerse un orificio pasante adecuado para el cilindro de ⌀9 mm (3/4″)
- La cerradura de caja se guía a través del agujero con el cilindro y se alinea con los cuatro orificios de montaje en el interior de la puerta
- La cerradura se fija entonces con cuatro tornillos adecuados para madera atornillada
- La placa de impacto o contraparte correspondiente está posicionada en el cuerpo del mueble de tal manera que el cerrojo de 20 mm (25/32″) de ancho pueda engancharse sin refuerzos al bloquear (para más detalles, véase el plano del ensamblaje)
Propiedades:
- Diseño: cierre a la izquierda
- Peso: 96 g
- Diámetro: ⌀19 mm (3/4″)
- Disponible en 2 colores: niquelado y negro, en 2 versiones: mano izquierda y mano derecha, y en 2 tipos: con teclas iguales y con teclas diferentes
- Fácil instalación, estable
- Con llaves igual que D20
- Cilindro ⌀19 mm (3/4″)
- Retroajuste 25 mm (63/64″)
- Carcasa compacta 40 x 40 mm (1-37/64″)
- Cuatro orificios de montaje ⌀4,3 mm
- Espaciado entre agujeros 30,7 x 30,7 mm (1-13/64″)
- Ancho de pestillo: 20 mm (25/32″)
- Montaje atornillado
- Bloqueo mecánico
- Adecuado para muebles de madera
- Negro
- Zamak, fundición de zinc
- Alta calidad de marca de UMAXO®

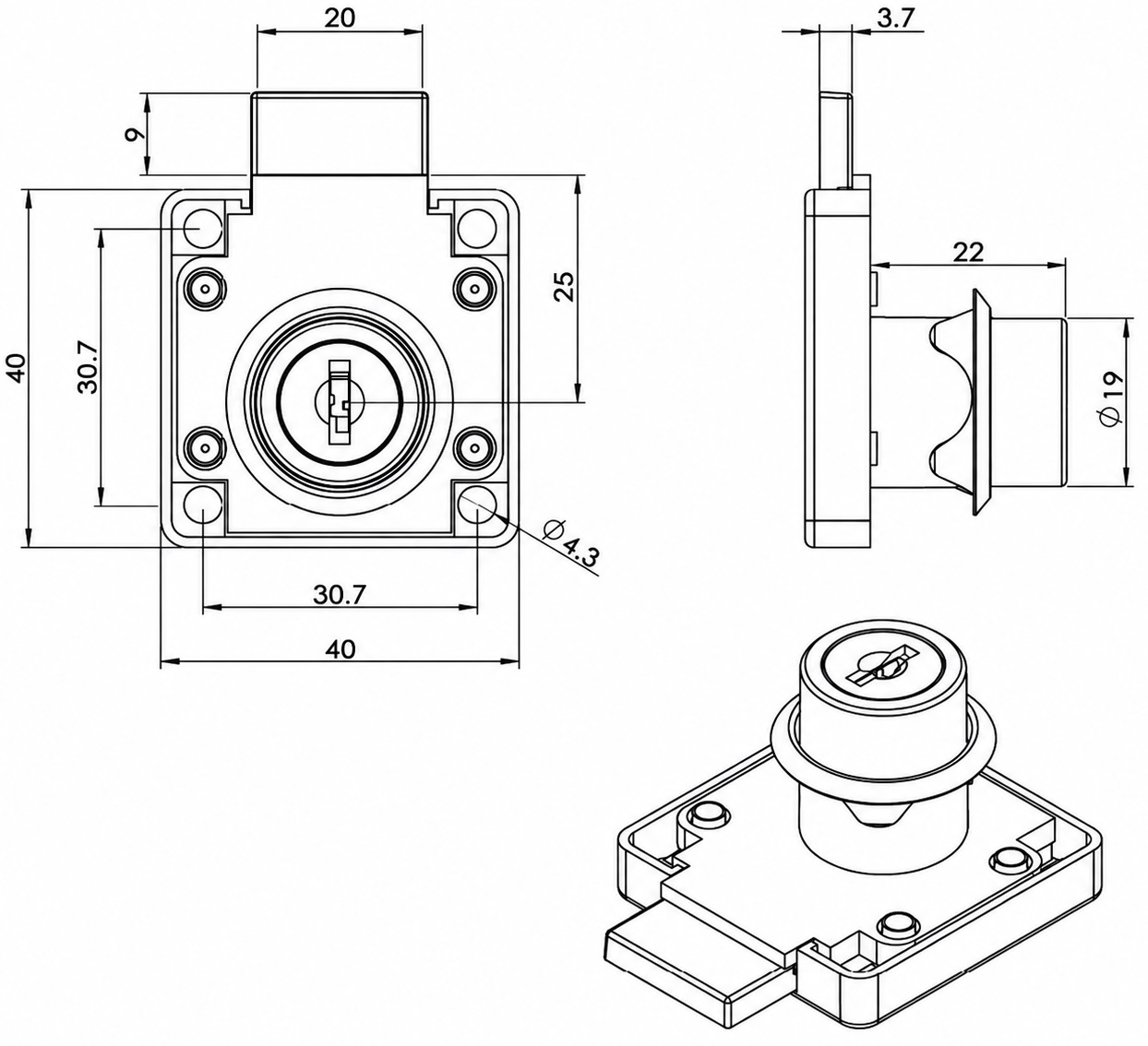

Para obtener más dimensiones y detalles , consulte el dibujo técnico.
Las dimensiones:
- Carcasa: 40 x 40 mm (1-37/64″)
- Diámetro del cilindro: ⌀19 mm (3/4″)
- Longitud del cilindro: 22 mm (55/64″)
- Retroceso: 25 mm (63/64″)
- Espaciado de los agujeros de montaje horizontal y vertical: 30,7 mm (1-13/64″)
- Orificios de montaje: ⌀4,3 mm
- Ancho del pestillo: 20 mm (25/32″)
- Voladizo del pestillo: 9 mm
- Grosor del manillar: 3,7 mm (9/64″)

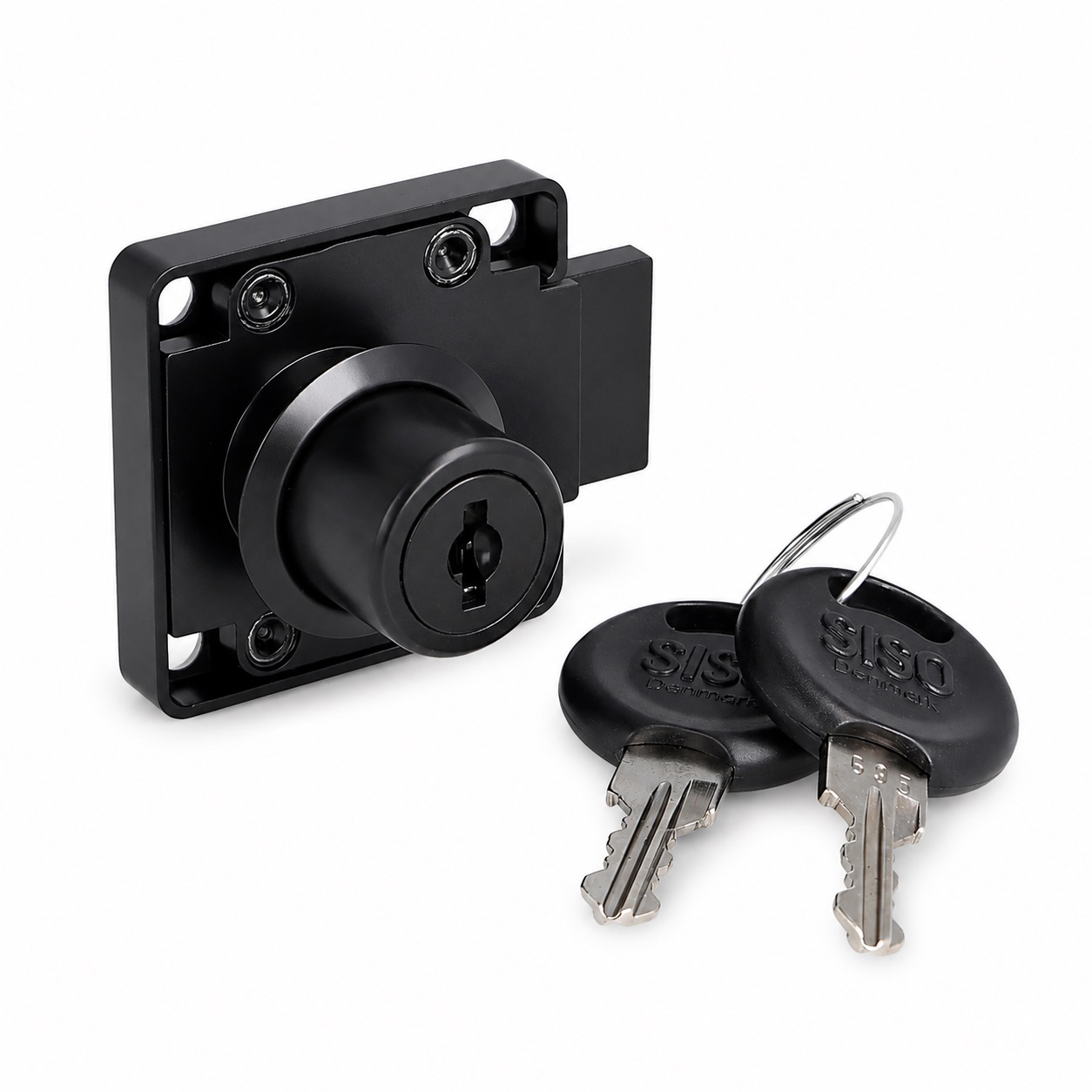

Incluido en la entrega:
- 1 pieza cerradura de rosca 14.01.062-5 hecha de zinc fundido a presión macizo, negra, 19 mm (3/4″), versión: cierre a la izquierda
- Llaves de 2 piezas con mango de plástico negro
- Este artículo no incluye tornillos de montaje
Información Adicional:
Números de referencia del fabricante:
- ID del artículo: 14.01.062-5
- Número GTIN (EAN, UPC): 5704866504942
Fabricante: SISO Dinamarca
